سوپرهیت مبرد در خط مکش چیلر تراکمی
همانطور که میدانید تبخیر مایع مبرّد بعنوان فرایندی گرماگیر در کویل های اواپراتور چیلر ها انجام میپذیرد. همچنین مایع مبرد هنگام تبخیر، به تدریج در داخل کویل های اواپراتور چیلر حرکت میکند. هرچه مقدار تبخیر مبرّد افزایش پیدا کند، طبیعتاً مقدار مبرد مایع نیز کاهش پیدا کرده و در انتهای کویل اواپراتور، مبرد تماماً به شکل گاز تبخیر شده در میآید ولی دمای آن از اجسام اطراف کویل خنک تر است.
در این شرایط به هر مقدار که از محیط گرمای محسوس با سطح کویل اواپراتور برخورد کند، بخار مبرّد در اواپراتور، آن گرمای محسوس را جذب مینماید اما به دلیل اینکه مبرّد قبلاً کاملاً در اواپراتور تبخیر شده است با جذب گرمای بیشتر درجه حرارت گاز در اواپراتور از درجه حرارت اشباع گاز مبرد بالاتر میرود، در این حالت آنرا بخار سوپرهیت (فوق داغ) مبرّد مینامند. دمای سوپر هیت در حقیقت میزان دمای اضافه شده به گاز مبرد مکش سیکل تبرید تراکمی است که بالاتر از دمای اشباع آن میباشد.

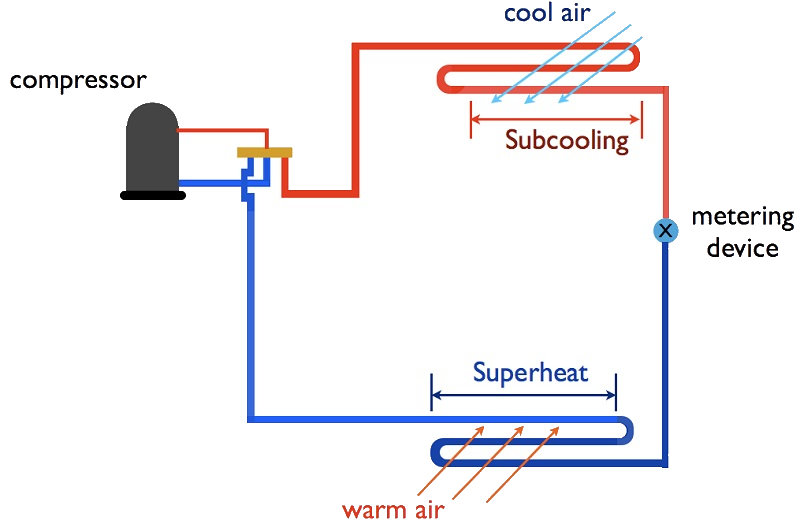

سوپر هیت مبرد در خط مکش چیلر تراکمی
هدف از سوپر هیت کردن مبرّد، اطمینان از احتمال عدم ورود مایع مبرد به داخل کمپرسور چیلر است زیرا به دلیل خاصیت تراکم ناپدیری مایعات، ورود مایع به کمپرسور سبب شکسته شدن سوپاپهای کمپرسور چیلر میشود.
البته از طرف دیگر زمانی که ورودی اواپراتور با کمبود مایع مبرد روبرو میشود، مقدار مبرد کافی در اواپراتور وجود ندارد، به همین دلیل مبرد موجود خیلی سریع تر از زمان خود تبخیر میگردد و این امر باعث ناتوانی مبرد در جذب تمامی بار حرارتی ساختمان میشود.
در چیلر ها و سیستم های انبساط مستقیم DX که در آن مایع مبرّد به کویل های سرمایی چیلر به صورت مستقیم تزریق میشود، کمبود مبرد را میتوان با اندازه گیری دقیق مقدار سوپر هیت گاز مبرد پس از خروج از اواپراتور مخصوصاً در زمان Full Load اندازه گیری نمود.
سوپر هیت مبرد در خط مکش چیلر
در صورت استفاده از شیرهای ترموستاتیکی در سیستم های برودتی با توجه به نوع طراحی، مقدار سوپرهیت تقریباً ثابت است.
در شرایط نرمال کاری این اختلاف دما برای مبرّد 10 تا 20 درجه فارنهایت یا 5 الی 10 درجه سانتی گراد میباشد و در صورت ثابت ماندن این مقدار دمای سوپرهیت در تمام تغییرات بار، میتوان به مناسب بودن شارژ گاز مبرد پی برد.
